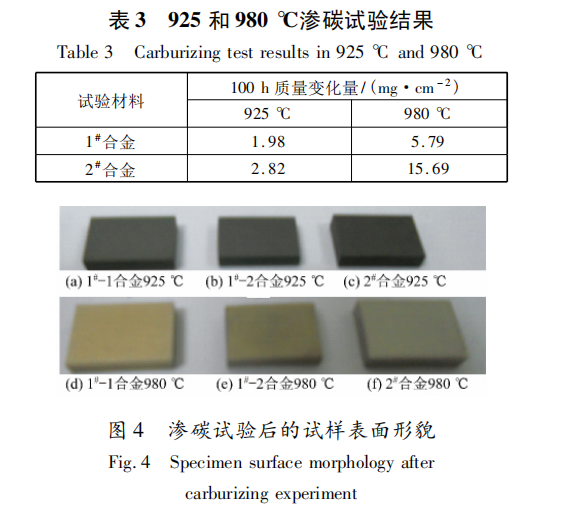

采用增重法在標(biāo)準(zhǔn)介質(zhì)中進(jìn)行材料的滲碳試 驗(yàn)，分別在兩種試驗(yàn)溫度條件下測(cè)試兩種試驗(yàn)合 金的抗?jié)B碳能力，兩種材料在不同溫度下的質(zhì)量 變化量如表 3 所示。從表中可以看出，1# 合金的 抗?jié)B碳性能要明顯優(yōu)于 2# 合金，且隨著溫度的升 高，合金的抗?jié)B碳能力降低。圖 4 為滲碳試驗(yàn)后 試樣的表面碳化形貌。和材料的高溫氧化類(lèi)似， 滲碳的機(jī)理是碳向金屬表層擴(kuò)散的過(guò)程，材料表 層的氧化層結(jié)構(gòu)直接影響碳的擴(kuò)散速度。由于在 高溫過(guò)程中形成的氧化鉻及氧化鋁的復(fù)合氧化層 保護(hù)，1# 合金的高溫氧化層要比 2# 合金致密，因此 在滲碳試驗(yàn)中表現(xiàn)出更為優(yōu)異的抗?jié)B碳能力。通 過(guò)該試驗(yàn)比較，可以在工業(yè)生產(chǎn)中指導(dǎo)在含碳介 質(zhì)高溫環(huán)境設(shè)備的選材。

( 1) 通過(guò) 1 095 和 1 150 ℃ 的循環(huán)氧化試驗(yàn)， 得到兩種不同成分體系合金的氧化動(dòng)力學(xué)曲線(xiàn)。 在 1 095 ℃都有良好的抗高溫氧化性能，氧化速 率很低。但在 1 150 ℃，2# 合金抗氧化性能下降 明顯。

( 2) 鎳基合金中更高 Ni、Al 含量易在合金高 溫氧化時(shí)表層形成氧化鉻及氧化鋁的致密氧化 膜，對(duì)提升材料的抗高溫性能有著顯著的影響，同 時(shí)，添加微量晶界強(qiáng)化元素也能一定程度提高材 料的抗高溫性能。

( 3) 與材料的高溫氧化類(lèi)似，對(duì)比材料的抗 滲碳性能有著同樣的規(guī)律，其影響機(jī)理與表面在 高溫條件下形成的氧化層的結(jié)構(gòu)相關(guān)。

 ( 4) 通過(guò)對(duì) 1# 合金的高溫蠕變性能研究，該 合金發(fā)生高溫蠕變的機(jī)制為長(zhǎng)期高溫時(shí)效下晶粒 的長(zhǎng)大及位錯(cuò)的滑移。蠕變?cè)囼?yàn)結(jié)果表明其完全 能達(dá)到馬弗爐正常使用工況要求，具備良好的長(zhǎng) 時(shí)高溫使用性能。
